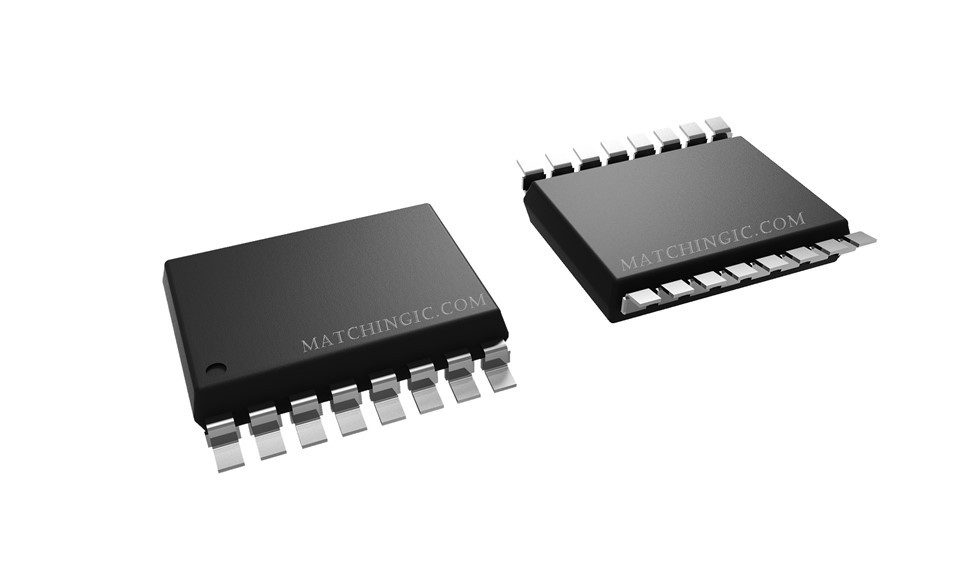

ADUM262N1BRIZ-RL

·Aïllament multicanal d'ús general

·Aïllament d'interfície perifèrica sèrie (SPI)/conversor de dades

·Aïllament de bus de camp industrial

Els ADuM260N/ADuM261N/ADuM262N/ADuM263N1 són 6-aïlladors digitals de canal basats en la tecnologia iCoupler® d'Analog Devices, Inc. Combinant la tecnologia de transformador de nucli d'aire monolític d'alta velocitat i òxid metàl·lic complementari (CMOS), aquests components d'aïllament proporcionen característiques de rendiment excel·lents superiors a alternatives com els dispositius optoacobladors i altres acobladors integrats. El retard màxim de propagació és de 13 ns amb una distorsió de l'amplada de pols inferior a 4,5 ns amb un funcionament de 5 V. La concordança de canal a canal del retard de propagació és ajustada a un màxim de 4,0 ns.

Els canals de dades ADuM260N/ADuM261N/ADuM262N/ADuM263N són independents i estan disponibles en una varietat de configuracions amb una tensió nominal de resistència de 5,0 kV rms (vegeu la Guia de comandes). Els dispositius funcionen amb una tensió d'alimentació a banda i banda que oscil·la entre 1,7 V i 5,5 V, proporcionant compatibilitat amb sistemes de tensió més baixa i permetent la funcionalitat de translació de tensió a través de la barrera d'aïllament.

A diferència d'altres alternatives d'optoacoblador, la correcció de CC està assegurada en absència de transicions lògiques d'entrada. Hi ha dues opcions de seguretat diferents per les quals les sortides passen a un estat predeterminat quan no s'aplica la font d'alimentació d'entrada.
