Acobladors de controladors de porta intel·ligents de Toshiba TLP5214A/TLP5214/TLP5212/TLP5222 Guia d'aplicació

de ToshibaSèrie d'acobladors Smart Gate Driver (SGD).-TLP5214A, TLP5214, TLP5212 i TLP5222-s'ha dissenyat específicament per complir aquests requisits. Aquests acobladors no només inclouen detecció VCE (sat), subjecció Miller i funcions de sortida FAULT, sinó que també utilitzen un paquet SO16L de 16 pins per satisfer les necessitats multifuncionals. Proporcionen una protecció integral per als transistors bipolars de porta aïllada (IGBT) als inversors, protegint-los de danys per sobreintensitat.

Com a empresa centrada en components electrònics d'alt rendiment-, la nostra cartera de productes bàsics inclou fotoacobladors, aïlladors capacitius digitals, relés d'estat sòlid-, aïlladors d'interfície i aïlladors de controladors. Aquests productes tenen un paper fonamental en la commutació del senyal, la transmissió del senyal d'alta-velocitat, l'aïllament de la unitat, la detecció d'amplificació i l'aïllament de seguretat d'alta-tensió. Demostren un rendiment i una fiabilitat excepcionals en aplicacions com l'automatització industrial, els equips fotovoltaics i els sistemes de gestió de bateries (BMS).

1. Característiques i funcions del producte
La sèrie d'acobladors TLP5214A/TLP5214/TLP5212/TLP5222 utilitza tecnologia de controlador de porta intel·ligent per oferir una protecció completa per a IGBT en aplicacions d'inversor. La seva funció de protecció contra sobreintensitat controla contínuament la tensió-font de drenatge (VDS) del dispositiu d'alimentació o la tensió-emissor del col·lector (VCE). En detectar un augment de VDS o VCE a causa d'una sobreintensitat, executa un apagat suau, protegint així el dispositiu d'alimentació de danys.

El model TLP5222 destaca especialment per la seva funció de recuperació automàtica-integrada després d'un esdeveniment de protecció. Pot restablir el fotoacoblador al funcionament normal en 25,5 µs (típic) després d'un activador de protecció, simplificant significativament la configuració de la seqüència al controlador. A més, aquests acobladors integren retroalimentació aïllada d'estat de falla, enviant un senyal d'error al controlador després de la detecció de sobreintensitat, cosa que millora la velocitat i la fiabilitat de resposta del sistema.

El paquet SO16L utilitzat pel TLP5222 garanteix una distància de fuga i un espai elèctric de 8 mm (mínim), el que el fa adequat per a equips que requereixen un alt rendiment d'aïllament. A més, el seu rang de temperatura de funcionament nominal de -40 graus a 110 graus li permet adaptar-se a diverses aplicacions en entorns de temperatures dures, com ara sistemes de generació d'energia fotovoltaica i fonts d'alimentació ininterrompuda (UPS).

2. Protecció contra sobreintensitat

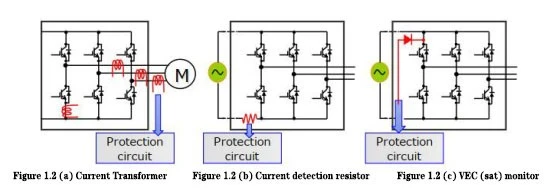

La protecció contra sobreintensitat és un mecanisme crític en els equips d'electrònica de potència, dissenyat per detectar un flux de corrent anormal i evitar danys al circuit. Les causes de sobreintensitat poden incloure curtcircuits de sortida i curtcircuits de braç. La sèrie d'acobladors TLP5214A/TLP5214/TLP5212/TLP5222 proporciona protecció contra sobreintensitat, principalment mitjançant la monitorització VCE(sat), assegurant un funcionament segur del circuit. Això s'il·lustra a la figura 1.1 (a) i la figura 1.1 (b).

3. Descripció funcional dels acobladors SGD
L'acoblador SGD controla la tensió-de l'emissor del col·lector de l'IGBT (VCE). En condicions de sobreintensitat, funciona mitjançant una seqüència de protecció de dues-etapes: primer, desactiva suaument el VOUT per evitar danys a l'IGBT per sobreintensitat; després, transmet un senyal d'error al controlador. Aquest mecanisme de protecció ofereix dos mètodes de restabliment, disparador LED i restabliment automàtic, proporcionant als usuaris opcions de funcionament flexibles.

Durant el funcionament normal, apagar i encendre el senyal LED afecta l'estat del pin DESAT i la sortida FAULT. A més, l'acoblador SGD incorpora una funció integrada-de pinça Miller activa connectada entre la porta i l'emissor de l'IGBT. Això subjecta la porta sense necessitat de components externs, ajudant a prevenir curtcircuits en dispositius de potència alta-lateral i baixa-, simplificant el disseny i reduint la necessitat de circuits externs. Aquesta operació es mostra a la figura 1.2(a), la figura 1.2(b) i la figura 1.2(c).

4. Aplicacions
La sèrie d'acobladors TLP5214A/TLP5214/TLP5212/TLP5222 és adequada per a diverses aplicacions que requereixen inversors, inclosos inversors industrials, inversors fotovoltaics, fonts d'alimentació ininterrompuda (UPS) i sistemes de gestió de bateries (BMS). L'alt rendiment i la versatilitat d'aquests acobladors els converteixen en components indispensables en aquestes aplicacions.

Els nostres fotoacobladors i aïlladors digitals, especialment els aïlladors de controladors, tenen un valor important en aquests camps. No només proporcionen una transmissió de senyal eficient i un aïllament de seguretat, sinó que també admeten l'optimització del disseny d'aplicacions, reduint el cost i la complexitat global del sistema. A més, l'alta fiabilitat dels nostres-relés d'estat sòlid els fa especialment destacats en escenaris d'alta-tensió, com ara equips de xarxa elèctrica i estacions base de comunicacions.
