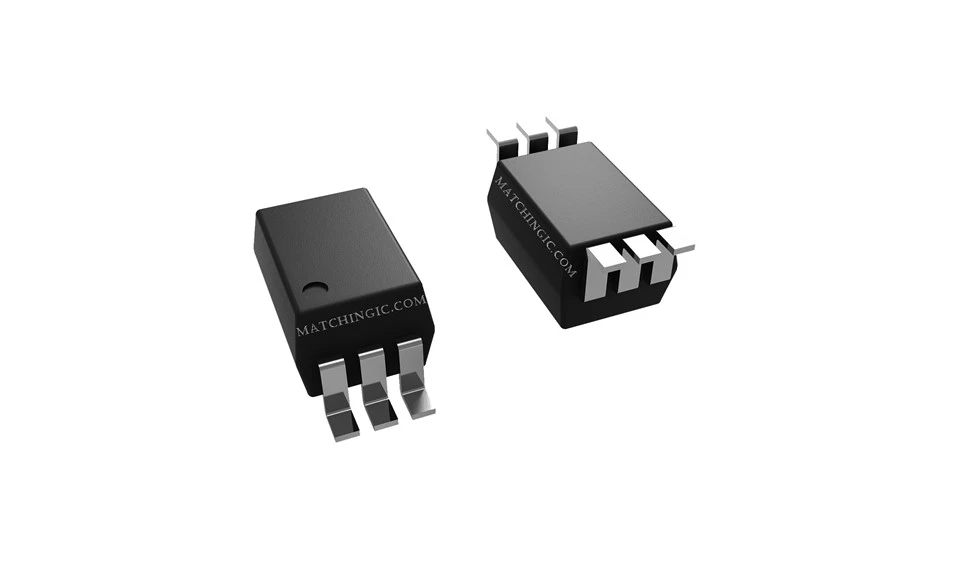

TLP2767(TP,E OPTOISO 5KV TRI-ESTAT SO6L
Descripció
Paràmetres tècnics
Productes relacionats:
|
MFR PEÇA |
TLP2767 |
TLP2767(TP,E |
|
Estoc |
40000 |
40000 |
|
Estat del producte |
Actius |
Actius |
|
Nombre de canals |
1 |
1 |
|
Tensió - Aïllament |
5000 Vrms |
5000 Vrms |
|
Immunitat transitòria en mode comú (mínim) |
25 kV/μs |
25 kV/μs |
|
Tipus d'entrada |
DC |
DC |
|
Tipus de sortida |
Tòtem |
Tòtem |
|
Actual - Sortida / Canal |
10 mA |
10 mA |
|
Velocitat de dades |
50 MBd |
50 MBd |
|
Retard de propagació tpLH/tpHL (màx.) |
20ns, 20ns |
20ns, 20ns |
|
Voltatge - directe (Vf) (típ) |
1.6V |
1.6V |
|
Corrent - Redirecció de CC (si) (màx.) |
15 mA |
15 mA |
|
Tensió - Alimentació |
2.7V ~ 5.5V |
2.7V ~ 5.5V |
|
Temperatura de funcionament |
-40 graus ~ 125 graus |
-40 graus ~ 125 graus |
|
Paquet / estoig |
SDIP6 (7,5 x 1,27) |
SDIP6 (7,5 x 1,27) |
|
paquet |
Cinta i bobina (TR) |
Cinta i bobina (TR) |
Aplicaciós:
• Xarxa de fàbrica
• Interfície digital d'alta velocitat per a dispositius d'instrumentació i control
• Plaques d'interfície d'E/S
Descripció general:
El TLP2767 és un fotoacoblador d'alta velocitat de 50-Mbps en paquet SO6L.
El TLP2767 consta d'un díode emissor de llum GaA ℓAs d'alta sortida acoblat amb un fotodetector integrat d'alta velocitat i guany, i té un rendiment de commutació d'alta velocitat a una temperatura de funcionament de -40 graus a 125 graus i a una tensió d'alimentació de 2,7 V a 125 graus. 5,5 V.
El detector té una etapa de sortida de pol tòtem amb capacitats d'aprovisionament i enfonsament de corrent. El TLP2767 té un blindatge intern de Faraday que proporciona una immunitat transitòria en mode comú garantida de ±25 kV/ µs.
